工作原理:
气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。压缩空气经过滤干燥 后,通过拉瓦尔喷嘴高速喷射入粉碎腔,在多股高压气流的交汇点处物料 被反复碰撞、磨擦、剪切而粉碎,粉碎后的物料在风机抽力作用下随上升气流运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符 合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集,粗颗粒下降至粉碎区继续粉碎。
产品优势:
●适合于莫氏硬度9以下的各种物料的干法粉碎,尤其适合于高硬度、高纯度和高附加值物料的粉碎。
●产品粒度D97:2-150微米之间可调,粒形好,粒度分布窄。
●低温无介质粉碎,尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎。
●粉碎过程依靠物料自身之间的碰撞来完成,有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎,因而设备耐磨损,产品纯度高。
●可与多级分级机串联使用,一次生产多个粒度段的产品。
●设备拆装清洗方便,内壁光滑无死角。
●整套系统密闭粉碎,粉尘少,噪音低,生产过程清洁环保。
●控制系统采用程序控制,操作简便。
主要参数:
参数/规格 |
MQW03 |
MQW06 |
MQW10 |
MQW20 |
MQW40 |
MQW60 |
MQW120 |
入料粒度mm |
<3 |
<3 |
<3 |
<3 |
<3 |
<3 |
<3 |
产品粒度d97:um |
2~45 |
2~45 |
2~45 |
2~45 |
2~45 |
2~45 |
2~45 |
生产能kg/h |
2~30 |
30~200 |
50~500 |
100~1000 |
200~2500 |
500~3500 |
800~7500 |
空气耗量m3/min |
3 |
6 |
10 |
20 |
40 |
60 |
120 |
空气压力Mpa |
0.7~0.85 |
0.7~0.85 |
0.7~0.85 |
0.7~0.85 |
0.7~0.85 |
0.7~0.85 |
0.7~0.85 |
装机功率kw |
21 |
42 |
85 |
147 |
282 |
415 |
800 |

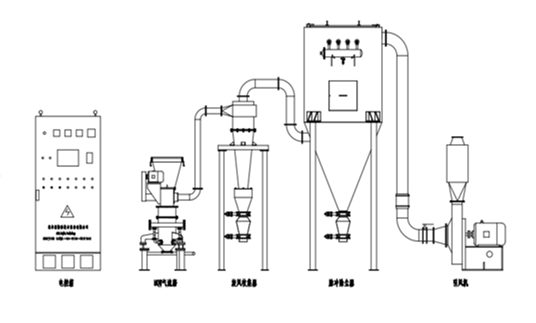

工艺流程:
